Yuvarlak PTFE astarlı bir borunun elastik modülü nedir?

Yuvarlak PTFE astarlı bir borunun elastik modülü nedir?

Yuvarlak PTFE kaplı boruların bir tedarikçisi olarak, genellikle ürünlerimizin çeşitli teknik yönleri hakkında sorular alıyorum. Oldukça sık ortaya çıkan bir soru, yuvarlak PTFE çizgili bir borunun elastik modülüyle ilgilidir. Bu blog yazısında, elastik modülün ne olduğunu, yuvarlak PTFE astarlı borular bağlamındaki önemini ve bu boruların performansını nasıl etkilediğini araştıracağım.

Elastik modülü anlamak

Young modülü olarak da bilinen elastik modül, bir malzemenin sertliğini ölçen temel bir mekanik özelliktir. Bir malzemenin elastik aralığında stres (birim alan başına kuvvet) gerginliğine (birim uzunluk başına deformasyon) oranı olarak tanımlanır. Daha basit terimlerle, bir malzemenin belirli bir yük altında ne kadar deforme olacağını söyler. Yüksek elastik bir modül, bir malzemenin sert olduğunu ve stres altında daha az deforme olacağını gösterirken, düşük elastik bir modül, malzemenin daha esnek olduğu ve daha kolay deforme olacağı anlamına gelir.

Matematiksel olarak, elastik modül (E) şu şekilde ifade edilir:

[E = \ frac {\ sigma} {\ epsilon}]

burada (\ sigma) stres ve (\ epsilon) gerginliktir.

PTFE elastik modülü

Teflon olarak da bilinen politetrafloroetilen (PTFE), mükemmel kimyasal direnç, düşük sürtünme katsayısı ve yüksek termal stabilite gibi benzersiz özelliklere sahip iyi bilinen bir floropolimerdir. Saf PTFE'nin elastik modülü tipik olarak oda sıcaklığında yaklaşık 400 ila 700 MPa arasında değişir. Bununla birlikte, bu değer üretim süreci, moleküler ağırlık ve dolgu maddelerinin veya katkı maddelerinin varlığı gibi faktörlere bağlı olarak değişebilir.

PTFE yuvarlak bir boruda astar malzemesi olarak kullanıldığında, elastik modülü, çizgili borunun genel performansının belirlenmesinde önemli bir rol oynar. Örneğin, PTFE astarının daha düşük bir elastik modülü, sıkı ve düzgün bir astar elde etmek için yararlı olan borunun iç yüzeyine daha iyi uymasını sağlar. Öte yandan, daha yüksek bir elastik modül, iç basınç veya dış kuvvetler altında deformasyona daha iyi direnç sağlayabilir.

Çizgili boru sisteminin elastik modülü

Yuvarlak PTFE astarlı bir borunun elastik modülü sadece PTFE'nin elastik modülü değildir. Hem PTFE astarının hem de dış boru malzemesinin elastik modülünü ve aralarındaki etkileşimi dikkate alan kompozit bir özelliktir.

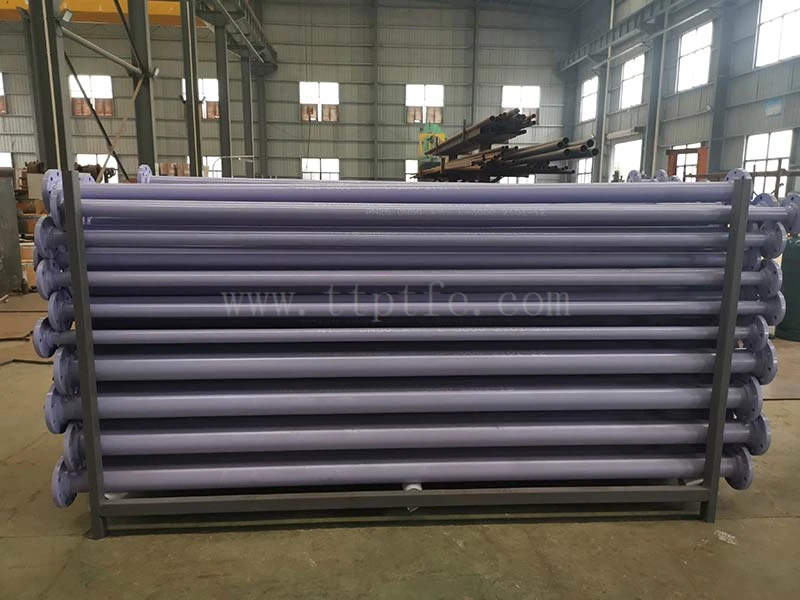

Dış boru malzemesi karbon çeliği, plastik veya diğer malzemeler olabilir. Örneğin,Karbon Çelik PTFE astarlı boruKarbon çeliğinin yüksek mukavemetini ve sertliğini PTFE'nin kimyasal direnci ile birleştirir. Karbon çeliğinin elastik modülü, tipik olarak yaklaşık 200 GPa olan PTFE'den çok daha yüksektir. Bir karbon çeliği PTFE astarlı bir borunun genel elastik modülünü hesaplarken, her iki katmanın nispi kalınlığını ve mekanik özelliklerini göz önünde bulundurmamız gerekir.

BirPlastik PTFE astarlı çelik boru, plastik dış tabaka, çizgili borunun genel sertliğini de etkileyecek olan karbon çeliğine kıyasla daha düşük bir elastik modül olabilir. PTFE astarı ile dış boru arasındaki etkileşim, bağlanma mukavemeti ve mekanik birbirine geçme derecesi gibi, çizgili boru sisteminin etkili elastik modülünü daha da etkileyebilir.

Yuvarlak PTFE astarlı borularda elastik modülün önemi

Elastik modülün yuvarlak PTFE astarlı boruların performansı için birkaç önemli etkisi vardır:

1. Basınç direnci: Çizgili boru sisteminin daha yüksek elastik modülü, genellikle iç basınca karşı daha iyi direnç anlamına gelir. Boru yüksek basınç sıvılarına maruz kaldığında, daha sert bir boru daha az deforme olur ve sızıntı veya başarısızlık riskini azaltır.
2. Boyutsal stabilite: Elastik modül, borunun boyutsal stabilitesini etkiler. Uygun elastik modüllü bir boru, farklı çalışma koşulları altında şeklini ve boyutunu koruyarak boru hattı sistemindeki diğer bileşenlerle uygun kurulum ve bağlantı sağlayacaktır.
3. Titreşim ve darbe direnci: Uygun elastik modüllü borular titreşimleri ve etkileri daha iyi emebilir. Bu, borunun kimyasal işleme tesisleri veya pompalama sistemleri gibi dinamik yüklere maruz kalabileceği uygulamalarda özellikle önemlidir.
4. Diğer bileşenlerle uyumluluk: Çizgili borunun elastik modülünün, boru hattı sistemindeki diğer bileşenlerin elastik modülüyle uyumlu olması gerekir. Önemli bir uyumsuzluk varsa, bağlantı noktalarında stres konsantrasyonlarına yol açabilir, bu da erken başarısızlığa neden olabilir.

Yuvarlak PTFE astarlı boruların elastik modülünün ölçülmesi

Yuvarlak PTFE astarlı bir borunun elastik modülünü ölçmek karmaşık bir görevdir. Çekme testi gibi standart test yöntemleri, çizgili borudan kesilmiş bir numunenin gerilme ilişkisini ölçmek için kullanılabilir. Bununla birlikte, test sonuçlarının numune boyutu, test ortamı ve numunedeki herhangi bir kusur veya homojen olmayanların varlığı gibi faktörlerden etkilenebileceğini belirtmek önemlidir.

Ek olarak, sınırlı borunun mekanik davranışını simüle etmek ve elastik modülünü tahmin etmek için sonlu eleman analizi (FEA) gibi sayısal yöntemler kullanılabilir. FEA, borunun geometrisini, malzeme özelliklerini ve sınır koşullarını dikkate alır ve mekanik performansının daha doğru ve kapsamlı bir şekilde anlaşılmasını sağlar.

Uygulamalar ve hususlar

Yuvarlak PTFE kaplı borular, kimyasal işleme, yiyecek ve içecek, ilaç ve su arıtma gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Kimyasal işlemede, PTFE'nin mükemmel kimyasal direnci, korozif sıvıların taşınması için uygun hale getirir. Çizgili borunun elastik modülünün, iç basınç ve kimyasal reaksiyonlara dayanabilmesini sağlamak için dikkatle düşünülmesi gerekir.

Örneğin,Anti -korozyon ptfe teflon tüpüOldukça aşındırıcı bir ortamda kullanılan tüpün elastik modülü, aşındırıcı sıvının basıncının neden olduğu deformasyonu ve sızıntıyı önlemek için yeterli olmalıdır. Aynı zamanda, astar iyi bir contayı korumak için dış borunun şekline uyabilmelidir.

Gıda ve içecek endüstrisinde, çizgili borunun elastik modülü de önemli bir rol oynar. Boruların, hijyenik özelliklerini korurken doldurma ve işleme işlemleri sırasında baskıya dayanabilmesi gerekir. PTFE astarının pürüzsüz yüzeyi gıda kalıntılarının birikmesini önlemeye yardımcı olur ve uygun elastik modül, borunun yapısal bütünlüğünü sağlar.

Çözüm

Yuvarlak PTFE astarlı bir borunun elastik modülü, çeşitli uygulamalardaki performansını etkileyen kritik bir özelliktir. PTFE astarının elastik modülüne, dış boru malzemesine ve etkileşimlerine bağlı kompozit bir özelliktir. Elastik modülü ve önemini anlamak, doğru malzemeleri seçmemize ve belirli uygulamalar için en uygun boru yapısını tasarlamamıza yardımcı olabilir.

Yuvarlak PTFE kaplı borularımızla ilgileniyorsanız ve özel gereksinimlerinizi tartışmak istiyorsanız, lütfen tedarik ve müzakere için bizimle iletişime geçmekten çekinmeyin. Size ayrıntılı teknik bilgiler ve özelleştirilmiş çözümler sunabilecek bir uzman ekibimiz var.

Referanslar

• Callister, WD ve Rethwisch, DG (2016). Malzeme Bilimi ve Mühendisliği: Bir Giriş. Wiley.
• Billmeyer, FW (1984). Polimer Bilim Ders Kitabı. Wiley - Interscience.
